1、适用条件及范围

本做法适用于工业与民用建筑工程中管道井管道及配件安装。

2、施工工艺流程

3、施工要点

3.1 结合管井检修门和管井内水管管道的综合排布图，尤其是管道较多部位的布置图，避免各专业管道冲突和无法检修等问题。确定先大后小，先无压后有压的原则，同时兼顾各管道安装时的必要安装操作空间和日后管道的检修空间。

3.2 认真熟悉图纸、技术要求、施工工序及质量要求；结合管井综合布置图，确定管道间距、定位；

3.3 根据深化设计图纸及管井排布图，从管井顶端至终端找好垂直线，用墨线弹出膨胀螺栓打孔位置及支架安装线。

3.4 管道支架优先采用共用支架形式，同规格管道支架形式、标高统一。

3.5 水管道的支吊架采用槽钢制作焊接而成，支架间距应符合规范要求。支架所用钢材无扭曲，切口处无卷边、毛刺，支架安装牢固，做到横平竖直。

3.6 管道安装沿墙整齐排列，管道排列间距均匀，各管道管件安装整齐划一。

4、做法详图

4.1 管井支吊架做法

图1.2.1-1 水平龙门支架（立管支架）

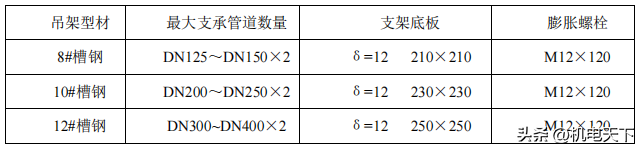

水平龙门支架（立管支架）材料适用表

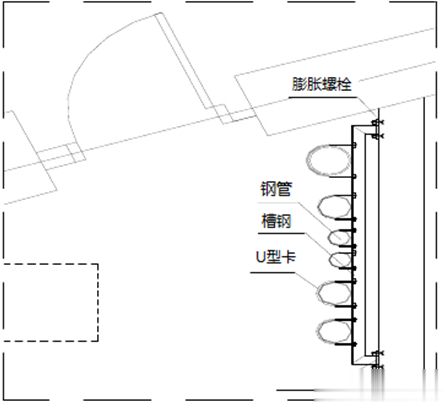

4.2 管井管道排布大样图

图1.2.1-2 管井管道排布大样图

5、示例工程图片

图1.2.1-3 管道井共用支架

图1.2.1-4 管道井管道及配件排布
